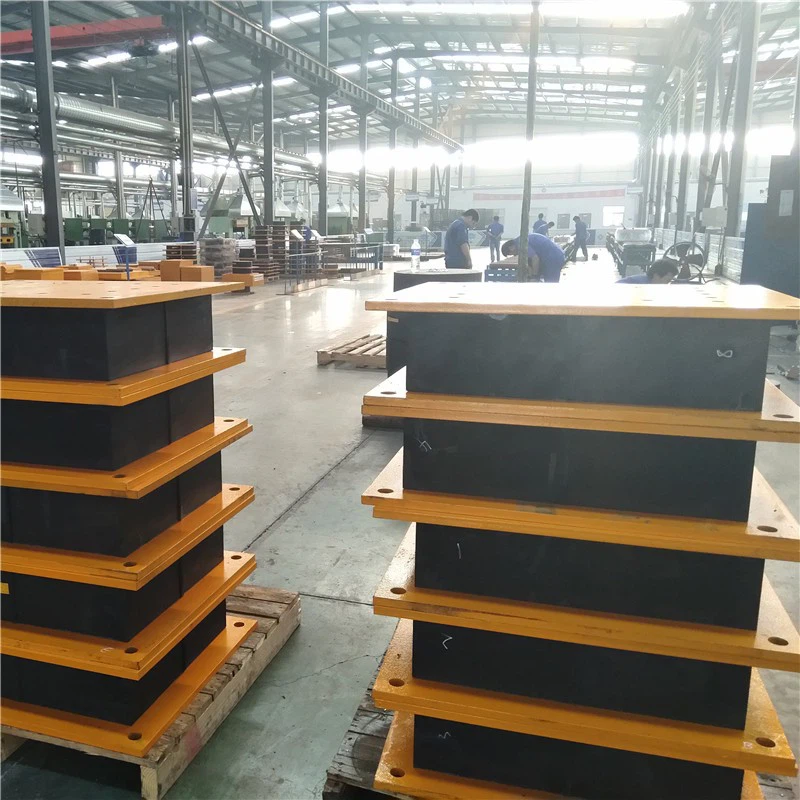

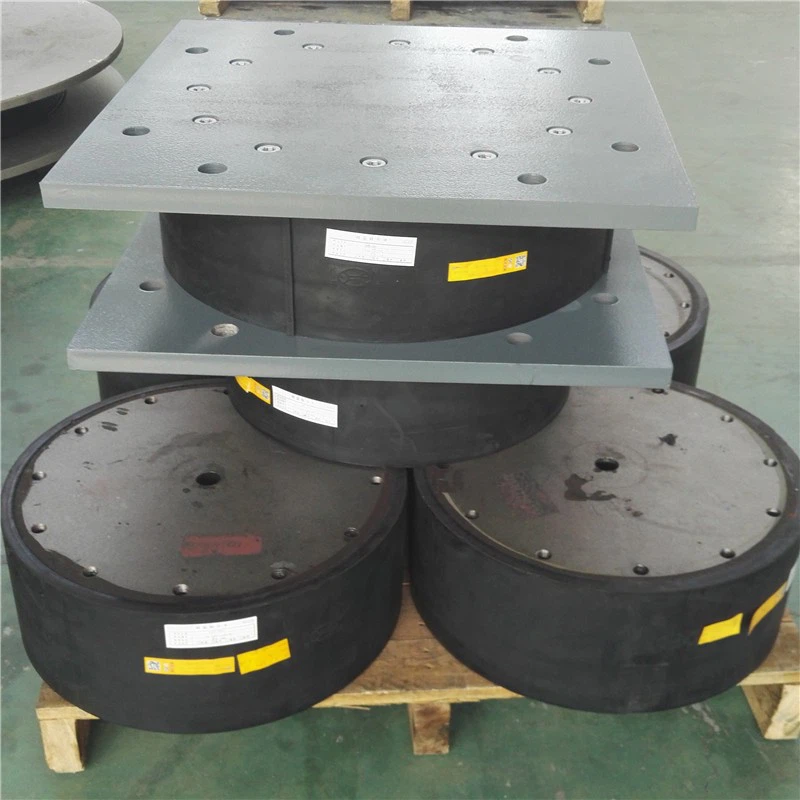

Vòng bi cao su cách ly giảm xóc (HDRB) cho các tòa nhà, cầu cao hoặc các cấu trúc khác

Vòng bi cao su giảm xóc (HDR)là acách ly địa chấnVàThiết bị phân tán năng lượngTích hợp chịu tải dọc, cách ly ngang vàgiảm xóc phân tán năng lượngchức năng. Nó chủ yếu được sử dụng để bảo vệ địa chấn các cấu trúc như các tòa nhà và cầu. Sản phẩm cải thiện hiệu quả phân hủy năng lượng bằng cách thêm các vật liệu phân hủy năng lượng phân tử cao vào cao su tự nhiên, thân thiện với môi trường, cho phép tỷ lệ giảm chấn cao su đạt 10%-16%. Trong khi đáp ứng các tính chất cơ học tương tự như vòng bi lõi chì, vòng bi HDR cũng có sức đề kháng nhiệt độ thấp vượt trội, với một chủng cắt cuối cùng là hơn 450%. Kết hợp với cấu trúc nhiều lớp của các tấm thép cứng, nó đạt được khả năng chịu lực dọc ổn định và khả năng biến dạng ngang. Sản phẩm này có thể áp dụng cho các dự án ở các khu vực cường độ địa chấn từ 9 độ trở xuống và các khu vực đa địa chấn và quốc tế.

Công thức giảm xóc đặc biệt được sử dụng để tiêu tan năng lượng rung theo chiều ngang được truyền trong một trận động đất. Khi một trận động đất xảy ra, hỗ trợ thẳng đứng được cung cấp cho tòa nhà, trong khi tất cả năng lượng ngang không được truyền đến tòa nhà. Năng lượng rung được chuyển thành năng lượng nhiệt và tiêu tan trong quá trình chuyển động đối ứng của sóng địa chấn, làm giảm đáng kể hiệu ứng phá hủy của lực địa chấn ngang trên tòa nhà.
1. chịu tải dọc:Cấu trúc nhiều lớp được hình thành bằng cách lưu hóa các tấm thép cứng nhiều lớp và cao su cung cấp hỗ trợ thẳng đứng ổn định. Phạm vi ứng suất nén được thiết kế là 5-20MPa, tuân thủ các yêu cầu thiết kế cho khả năng ổ trục dọc của vòng bi được chỉ định trong EN 1337-3, có thể đáp ứng các nhu cầu tải khác nhau.
2. Sự cô lập ngang:Lớp cao su trải qua biến dạng cắt theo tác động địa chấn ngang, kéo dài thời gian rung tự nhiên của cấu trúc (thường là 1,5-3,0 giây) để tránh dải tần trong đó cô đặc năng lượng địa chấn, do đó làm giảm lực địa chấn truyền đến cấu trúc bề mặt. Điều này tuân thủ các quy định về điều chỉnh thời gian đối với các cấu trúc bị cô lập trong ASCE 7 (Hoa Kỳ).
3. Giảm xóc phân tán năng lượng:Vật liệu cao su cao làm tiêu tan năng lượng địa chấn thông qua ma sát bên trong chuỗi phân tử và hiệu ứng trễ, với tỷ lệ giảm xóc tương đương> 10%, kiểm soát hiệu quả sự dịch chuyển cấu trúc và phản ứng gia tốc, đáp ứng các yêu cầu về hiệu suất phân hủy năng lượng đối với các thiết bị phân lập được chỉ định trong EN 15129.

3.1 Thông số kỹ thuật

3.2 Thông số kỹ thuật củaHDR cho các tòa nhà.

3.3, Thông số kỹ thuật củaHDR cho cầu đường cao tốc.
Xin vui lòng liên kết blog web của chúng tôi như sau:

Vòng bi cao su giảm xóc (i) Loại hình tròne
Vòng bi cao su giảm xóc (ii) Kiểu hình tròn
Vòng bi cao su giảm xóc (i) Loại hình chữ nhật
Vòng bi cao su giảm xóc (ii) Loại hình chữ nhật

1. Theo hình thức cấu trúc:

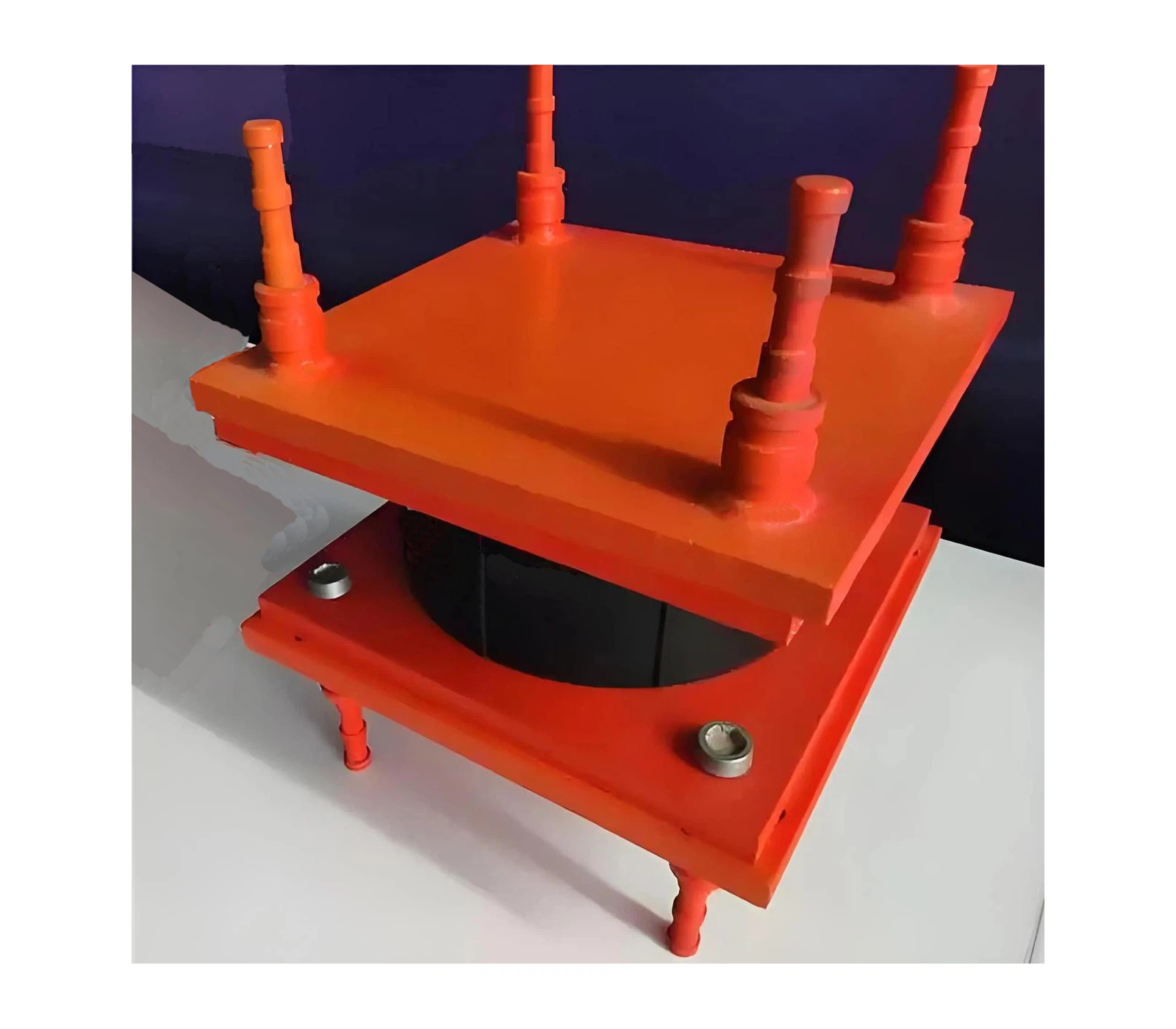

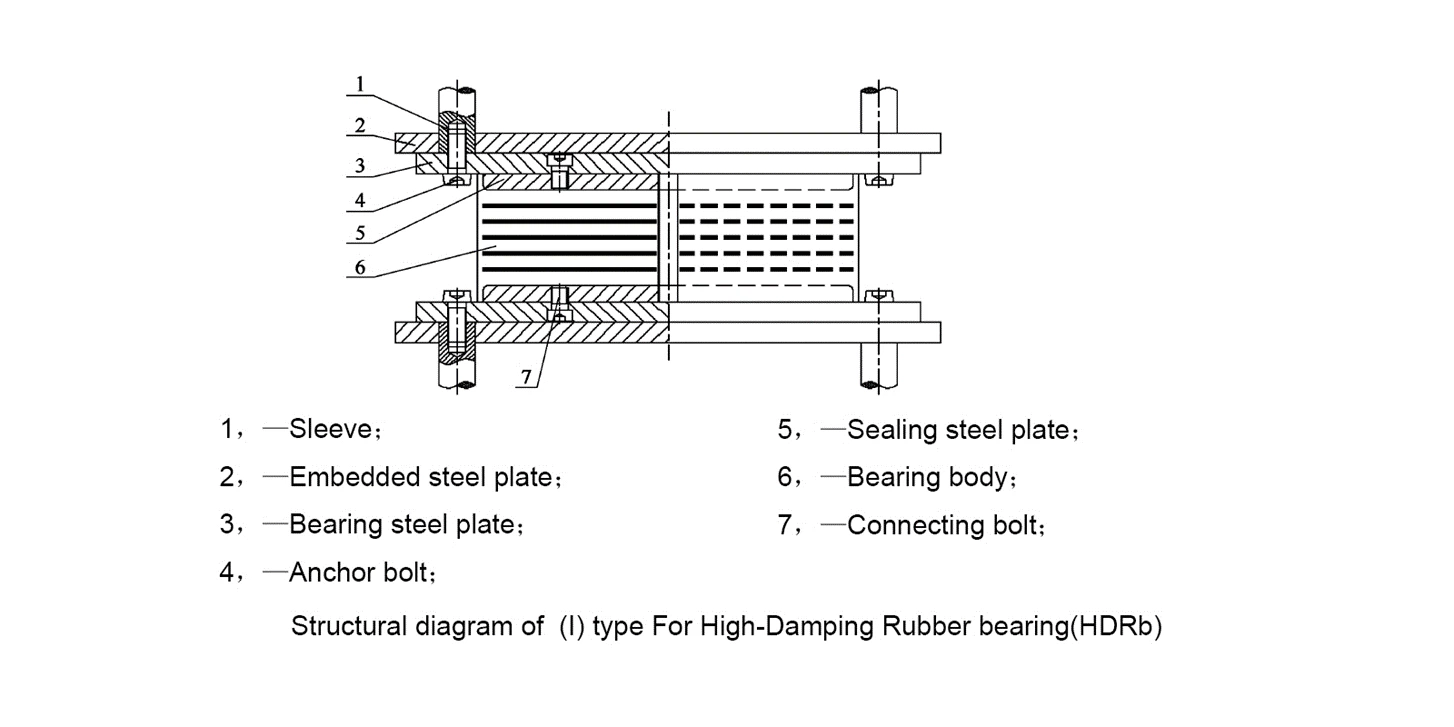

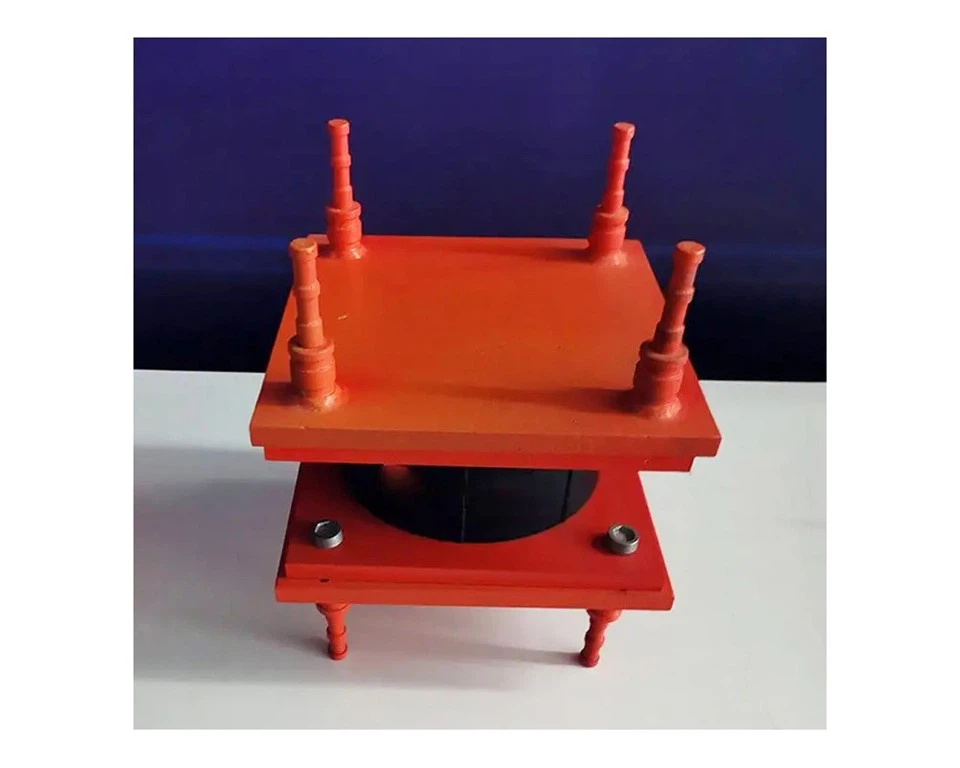

A) Loại I:Kết nối bu lông tay áo, với các tấm thép nhúng ở cả phần trên và phần dưới, phù hợp để lắp đặt thông thường.

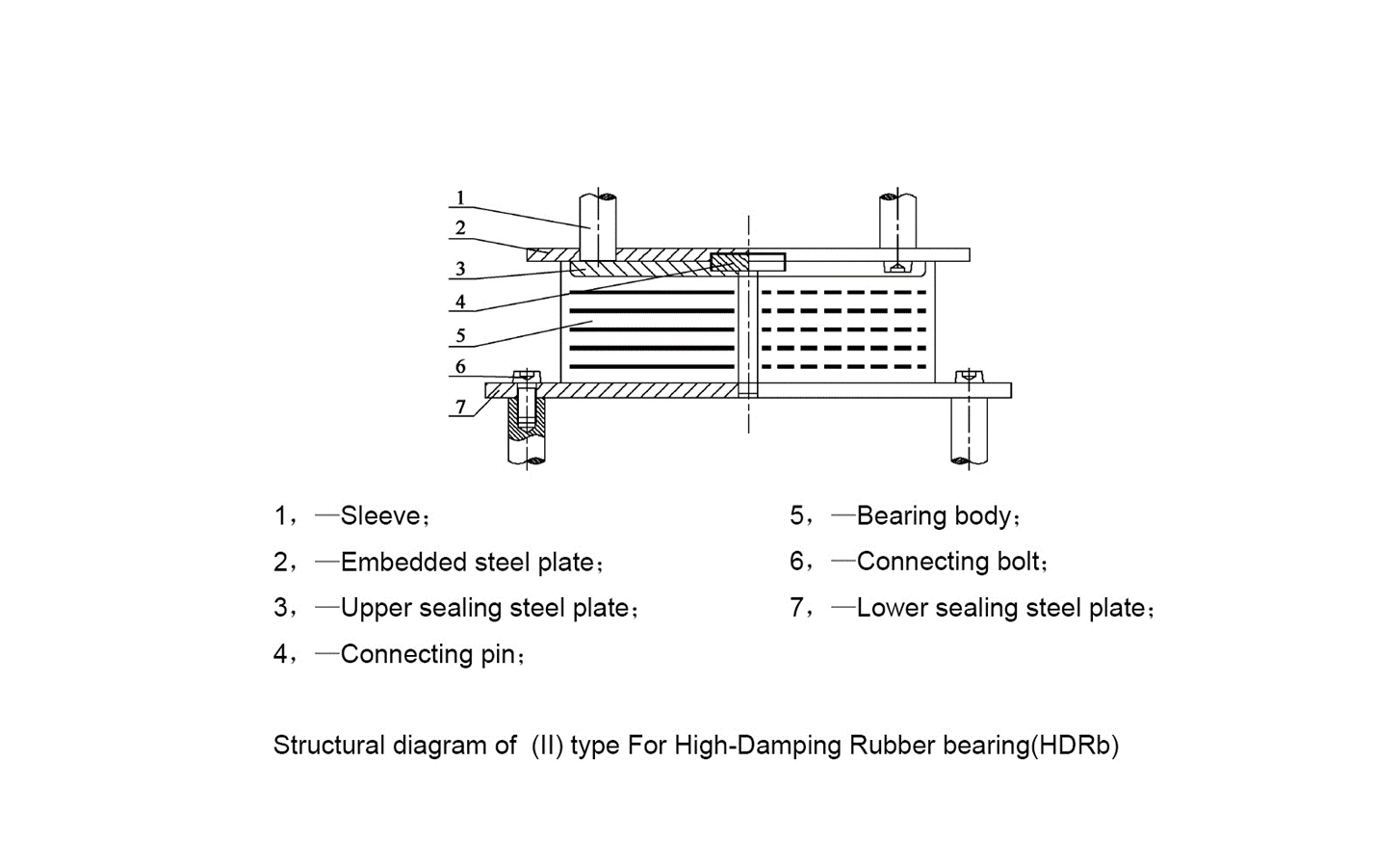

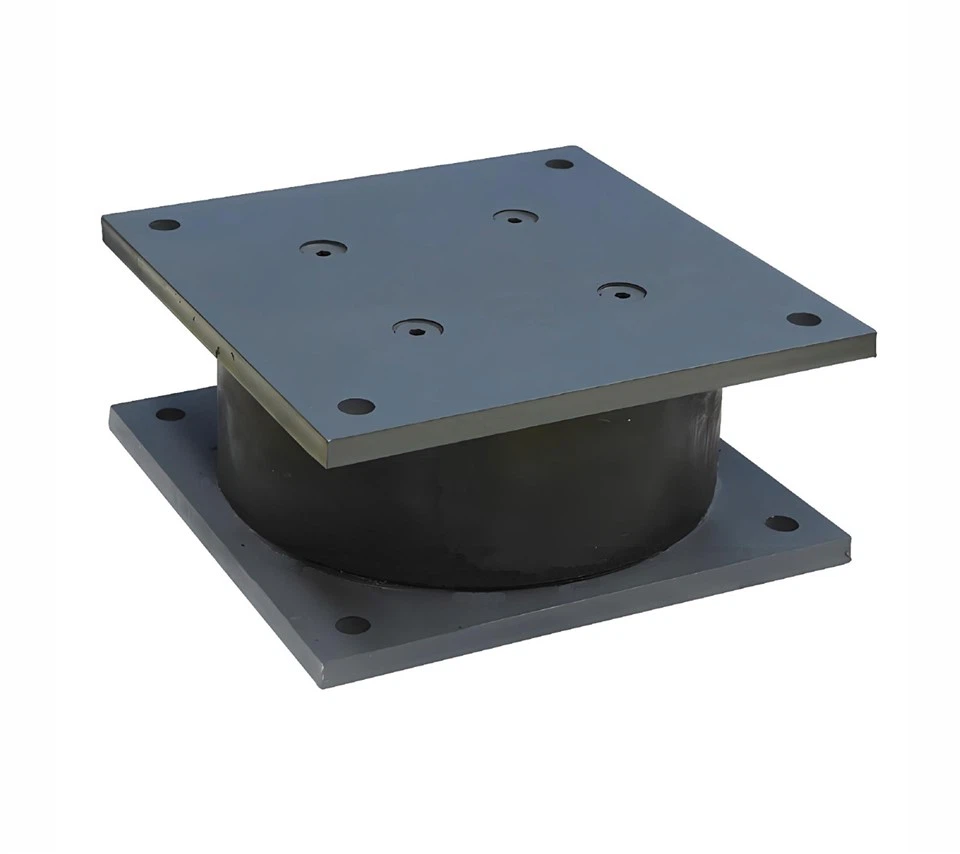

b) Loại II:Kết nối Tenon, không có tấm thép nhúng ở phía dưới, đơn giản hóa quá trình xây dựng.


2. Bằng hình dạng:
a) Thông tư:Thích hợp cho các cấu trúc nhấn mạnh đối xứng.
b) hình chữ nhật:Thích nghi với tải không đối xứng.
3. Nguyên tắc lựa chọn:
a) Mô hình và đặc điểm kỹ thuật của ổ trục có thể được chọn trực tiếp theo gia tốc mặt đất cực đại của khu vực nơi cây cầu (tòa nhà, v.v.). Ngoài ra, độ cứng ngang và biến dạng cắt tối đa của ổ trục được chọn nên được kiểm tra để đáp ứng các yêu cầu dịch vụ theo các lực địa chấn tương ứng.
b) Vòng bi với sự dịch chuyển thích hợp nên được chọn theo nhịp, phạm vi biến đổi nhiệt độ và độ lệch xây dựng.
c) Nó sẽ đáp ứng các yêu cầu vị trí không gian của cây cầu, tòa nhà và các cấu trúc khác. Tay áo và bu lông neo nên tránh mâu thuẫn với các thanh thép chịu tải kết cấu.
d) Do sự khác biệt trong sản xuất dựa trên góc quay thích ứng θ và mô đun cắt thiết kế cao su G, các kỹ sư cầu và xây dựng nên chọn các mô hình theo các điều kiện thực tế của từng cây cầu để tối ưu hóa các điều kiện phục vụ và ứng suất cấu trúc, đảm bảo các chức năng sản phẩm như dự định.

1. Tích hợp công suất ổ trục dọc, lực phục hồi ngang và giảm xóc (hấp thụ năng lượng) trong một.
2. Vòng bi có đặc tính kích động đầy đủ (đường cong thông tin tải) với sự tiêu tán năng lượng đáng kể; Tỷ lệ giảm xóc tương đương của nó cao và khả năng phân xử năng lượng của nó vượt trội so với vòng bi lõi chì. Nó không có ô nhiễm chì, đáp ứng các yêu cầu đối với các vật liệu cách ly thân thiện với môi trường trong EN 15129.
3. Cải thiện công thức cao su, với tỷ lệ giảm xóc tương đương trên 10%.
4. Chi phí bảo trì và quản lý thấp (không cần thiết bị giảm xóc bổ sung); Khối lượng nhỏ hơn 30%so với vòng bi lõi chì, tạo điều kiện xây dựng, với việc giảm chi phí toàn diện là 20%-30%.
5. Biến dạng dư tối thiểu sau một trận động đất lớn, không cần thay thế.
6. Bề mặt của ổ trục cao được phủ một lớp bảo vệ cao su, có hiệu suất chống lão hóa tuyệt vời, bảo vệ cao su bên trong khỏi các tia ozone và tia cực tím, dẫn đến khả năng chống lão hóa tốt hơn. Tỷ lệ giảm xóc tương đương giảm dưới 2% trong 50 năm; Chi phí bảo trì thấp, đáp ứng các yêu cầu về độ bền của EN 15129.
7. Cao su cao HDR có khả năng thích ứng môi trường mạnh mẽ và sự phụ thuộc nhiệt độ thấp, với hiệu suất ổn định trong môi trường từ -50 đến +60 độ, phù hợp cho các khu vực lạnh và nhiệt độ cao.
8. Cao su cao HDR, như cao su tự nhiên, có hiệu suất leo cao hơn.
9. Thân thiện với môi trường và không có ô nhiễm.

1. Nhóm R & D:Nhóm R & D cốt lõi bao gồm một số kỹ sư cao cấp, và đã thành lập hợp tác nghiên cứu đại học công nghiệp với Đại học Khoa học và Công nghệ Huazhong, tập trung vào sự đổi mới trong các vật liệu và cấu trúc cô lập.
2. Công nghệ cốt lõi:
A) Công thức cao su cao:Công nghệ sửa đổi chất độn nano được áp dụng để tăng tỷ lệ giảm xóc lên 16% trong khi vẫn duy trì độ co giãn cao su. Sự suy giảm hiệu suất là <5% sau 500.000 bài kiểm tra mệt mỏi.
b) Tối ưu hóa cấu trúc nhiều lớp:Công nghệ mô phỏng phần tử hữu hạn được sử dụng để tối ưu hóa tỷ lệ độ dày của các tấm thép so với các lớp cao su, làm tăng tính đồng nhất của khả năng chịu lực dọc lên 20%.
c) Quy định hiệu suất động:Một công thức bù nhiệt độ được phát triển, với dao động độ cứng ngang nhỏ hơn hoặc bằng 8% trong môi trường -40 độ đến +60, đáp ứng nhu cầu của các vùng khí hậu cực đoan.
3. Cơ sở thử nghiệm:Được trang bị các máy kiểm tra áp suất 4000kN, các bàn lắc 3m × 3M, buồng lão hóa nhiệt độ cao và thấp và các thiết bị khác, có khả năng hoàn thành các thử nghiệm độc lập theo các tiêu chuẩn như GB/T 20688, EN 1337, EN 15129 và ASCE 7-22.
4. Tuân thủ tiêu chuẩn:
Tiêu chuẩn ISO: ISO22762,Các bộ cách ly bảo vệ địa chấn Elastomeric;
Trong nước: GB 20688,Vòng bi cao su
JT/T 842;Vòng bi cao su phân lập địa chấn giảm độ cho cầu đường cao tốc.
                   JG/T 118-2018Vòng bi cao su bị cô lập địa chấn cho các tòa nhà
Châu Âu: EN 1337-1/-3/-5Vòng bi cấu trúc (thiết kế và thử nghiệm vòng bi cấu trúc),
                EN 15129Các thiết bị chống địa hình (yêu cầu hiệu suất cho các thiết bị cách ly);
Người Mỹ:ASCE 7-2022,Tải trọng thiết kế tối thiểu và các tiêu chí liên quan để xây dựng và các cấu trúc khác.
                 Fema P2082-2020, NEHRP đề xuất các điều khoản địa chấn cho các tòa nhà mới và các cấu trúc khác.
Fema P-2090Các tùy chọn được đề xuất để cải thiện môi trường được xây dựng để tái sử dụng sau khi tái hiện và thời gian phục hồi chức năng (hướng dẫn đánh giá các hệ thống cách ly).

1. Hệ thống chất lượng:Được chứng nhận bởi hệ thống quản lý chất lượng ISO 9001: 2015, thiết lập một hệ thống truy xuất nguồn gốc toàn bộ trong quá trình từ nguyên liệu đến thành phẩm. Mỗi lô sản phẩm được đính kèm với một mã chất lượng duy nhất.
2. Kiểm soát quá trình:
A) Kiểm tra nguyên liệu thô:Kiểm tra 100% độ tinh khiết cao su, cường độ năng suất tấm thép và các chỉ số khác. Các nhà cung cấp phải tuân thủ các tiêu chuẩn môi trường ISO 14001.
b) Giám sát sản xuất:Áp dụng dây chuyền sản xuất lưu hóa hoàn toàn tự động, với giám sát nhiệt độ thời gian thực (lỗi ± 1 độ) và áp suất (lỗi ± 0,1MPa) để đảm bảo lưu hóa đồng đều.
c) Thử nghiệm thành phẩm:Mỗi ổ trục trải qua khả năng chịu lực dọc, cắt ngang và kiểm tra tỷ lệ giảm xóc. Chỉ các sản phẩm có tỷ lệ vượt qua 100% mới có thể rời khỏi nhà máy.
3. Cải tiến liên tục:Thiết lập cơ sở dữ liệu vấn đề chất lượng, phân tích tỷ lệ lỗi thông qua các phương pháp quản lý 6σ. Tỷ lệ khiếm khuyết sản phẩm đã được kiểm soát dưới 0,03% trong ba năm qua.
4. Báo cáo kiểm tra

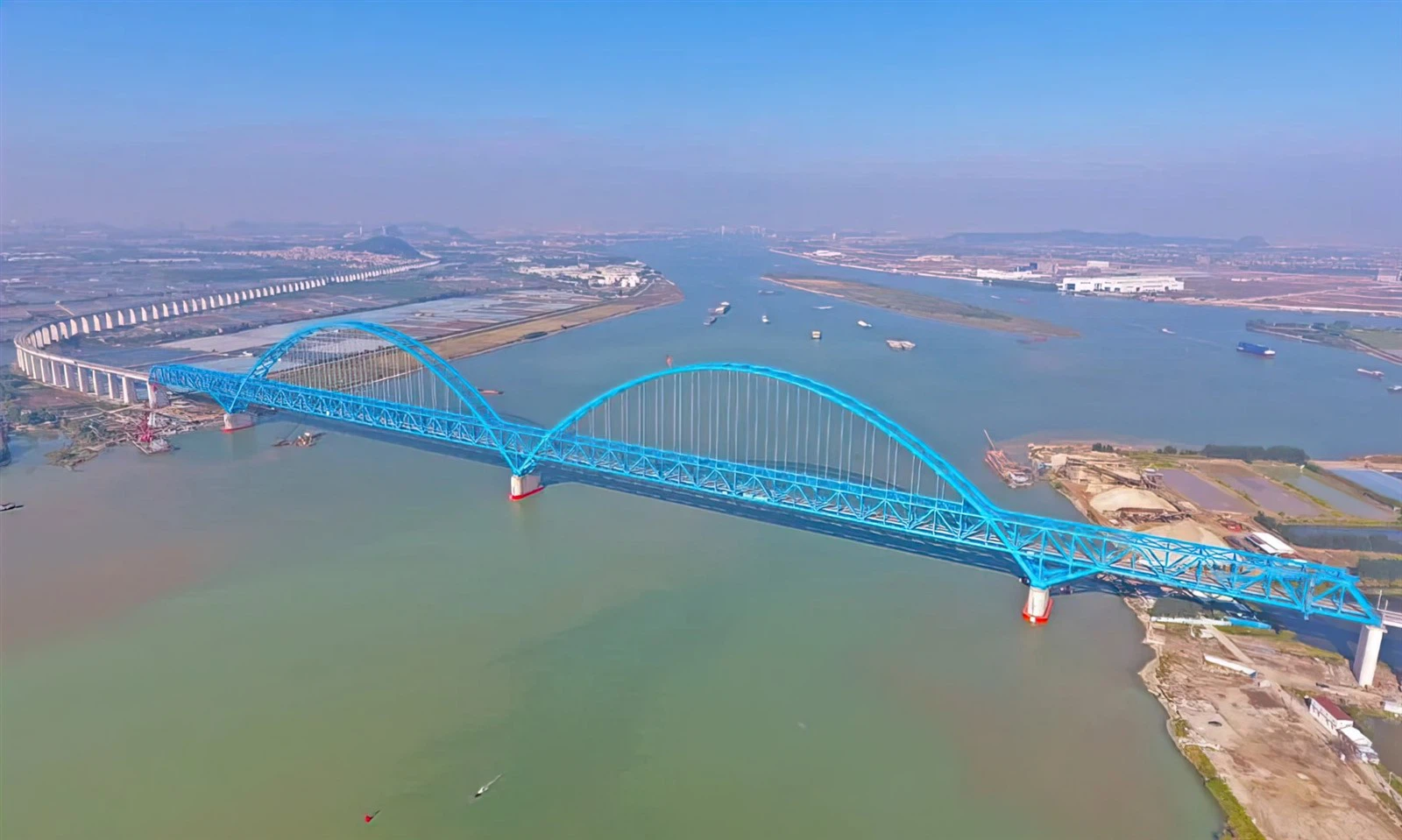

1. Kỹ thuật cầu:Thích hợp cho các cầu chùm tia, cầu treo cáp, v.v., giảm phản ứng địa chấn của các trụ và ngăn ngừa các vụ tai nạn rơi xuống. Ví dụ, cầu thứ hai Penang áp dụng vòng bi HDR, tuân thủ các thông số kỹ thuật mang cầu EN 1337-5 và chống lại trận động đất 7,5 cường độ.
2. Cấu trúc xây dựng:Các tòa nhà cao tầng, bệnh viện, sân bay và các tòa nhà khác có yêu cầu an toàn cao, giảm gia tốc hàng đầu xuống còn 1/3-1/5 của giá trị ban đầu. Sân bay quốc tế Bắc Kinh áp dụng công nghệ cách ly xen kẽ, sử dụng hàng ngàn vòng bi tăng vọt, đáp ứng các yêu cầu thiết kế địa chấn của ASCE 7-22.
3. Các tòa nhà công nghiệp và đặc biệt:Các nhà máy hóa chất, các tòa nhà cổ, vv, bảo vệ an toàn thiết bị và mở rộng tuổi thọ dịch vụ cấu trúc.

1. Điểm cài đặt:
a) Lỗi độ phẳng của bề mặt nền phải nhỏ hơn hoặc bằng 2 mm và tấm thép nhúng phải được căn chỉnh với các lỗ bu lông của ổ trục.
b) Đối với vòng bi trượt, hướng trượt phải phù hợp với độ dịch chuyển chính và hệ số ma sát phải nhỏ hơn hoặc bằng 0,03, tuân thủ các tiêu chuẩn chính xác cài đặt là EN 1337-2.
c) Việc cố định phải được thực hiện bằng trọng lực hoặc vữa áp lực. Bu lông sẽ được thắt chặt sau khi sức mạnh của vữa không có shrinkage đáp ứng tiêu chuẩn.
2. Hướng dẫn bảo trì:
A) Kiểm tra thường xuyên: Làm sạch bề mặt hàng tháng, kiểm tra dịch chuyển và độ kín của bu lông và thực hiện các bài kiểm tra hiệu suất toàn diện hàng năm, đề cập đến các yêu cầu về chu kỳ bảo trì của Fema P-2090.
B) Điều trị chống ăn mòn: Áp dụng dầu vào các thành phần kim loại cứ sau hai năm để tránh bị gỉ ảnh hưởng đến hiệu suất.
C) Tiêu chí thay thế: Cần thay thế khi độ sâu nứt cao su> 2 mm, diện tích gỉ bằng thép> 10%hoặc tỷ lệ giảm xóc tương đương giảm> 20%.

1. Đề xuất lựa chọn:
a) Chọn các mô hình theo các thông số địa chấn, tải cấu trúc và yêu cầu dịch chuyển để tránh quá tải. Đối với các dự án của EU, cần phải xác minh bổ sung các chỉ số hiệu suất mệt mỏi trong EN 1337-4 là bắt buộc.
b) chiều dài của một đơn vị chùm tia liên tục duy nhất không được vượt quá 200m, với nhỏ hơn hoặc bằng 6 nhịp; Nếu không, cần thêm vòng bi trượt.
2. Yêu cầu xây dựng:
a) Tránh làm hỏng cao su với nhiệt độ cao trong quá trình hàn. Điều trị chống chất thải sẽ được thực hiện sau khi hàn, tuân thủ các thông số kỹ thuật hàn cấu trúc thép AISC 360 của Mỹ.
b) Đảm bảo rằng ổ trục không xung đột với các thanh thép kết cấu trong quá trình lắp đặt. Vị trí của tay áo sẽ tránh các thanh chính.
3. Môi trường và an toàn:
A) Bị cấm áp dụng các chất ăn mòn trên bề mặt ổ trục và tránh tích lũy nước lâu dài.
b) Kiểm tra chuyên nghiệp được yêu cầu sau một trận động đất. Nếu biến dạng còn lại> 5% của sự dịch chuyển thiết kế, đánh giá thay thế sẽ được tiến hành, hãy đề cập đến quá trình đánh giá sau thảm họa trong Fema P-2090.

1. Cây cầu thứ hai Penang:Ứng dụng quy mô lớn đầu tiên của vòng bi HDR trong một cây cầu trên toàn thế giới, tuân thủ các tiêu chuẩn EN 1337-5, chịu thành công trận động đất 7,5 cường độ.
2. Sân bay quốc tế Bắc Kinh Daxing:Việc áp dụng công nghệ cách ly xen kẽ, sử dụng hàng ngàn vòng bi cao, đáp ứng các yêu cầu cấp địa chấn của ASCE 7-22, làm giảm đáng kể tác động của rung động tàu hỏa.
3. Trung tâm y tế San Francisco:Áp dụng hệ thống ổ trục HDR tuân thủ Fema P-2090, đảm bảo hoạt động bình thường của các thiết bị y tế quan trọng trong trận động đất.

1. Thời gian bảo hành:Thường là 5 năm; Đối với các dự án quốc tế, nó có thể được kéo dài đến 10 năm theo yêu cầu của EN 15129.
2. Hỗ trợ kỹ thuật:Cung cấp tư vấn trực tuyến 24 giờ, trả lời các yêu cầu dịch vụ tại chỗ trong vòng 8 giờ và hỗ trợ hoàn thành các tài liệu chứng nhận cho các tiêu chuẩn châu Âu và Mỹ.
3. Các chuyến thăm trở lại thường xuyên:Cung cấp dịch vụ giám sát từ xa hàng quý và thực hiện kiểm tra tại chỗ hàng năm, với dữ liệu tuân thủ các thông số kỹ thuật giám sát trong EN 1337-7.
